Модульная система ECO – комплексная обработки воды

Модульная система ECO это высокопрочная система для создания подземных безбетонных резервуаров для воды: аккумулирующих и регулирующих резервуаров, резервуаров для инфильтрации воды и дренажных тоннелей.

Резервуары ECO используются вместо бетонных резервуаров, стеклопластиковых или других полимерных емкостей для хранения поверхностных сточных вод в составе очистных сооружений и для хранения технической воды для различных нужд.

Резервуары ECO монтируются из модульных элементов непосредственно на строительной площадке. Все элементы соединяются между собой без особых усилий. Быстровозводимый силовой каркас оборачивается материалом покрытия. Выбор материалов покрытия резервуара определяет его назначение.

Универсальность системы ECO позволяет использовать ее на любых строительных объектах в качестве индивидуального решения или как часть водоотводящей системы населенных пунктов или объектов строительства.

Модульность системы ECO позволяет также возводить резервуары любых объемов, в отличие от типовых емкостей. Конструкция системы ECO позволяет осуществлять видеоконтроль емкости и очистку внутренних поверхностей гидродинамическим способом.

Процесс монтажа (устройства) модульной системы ECO

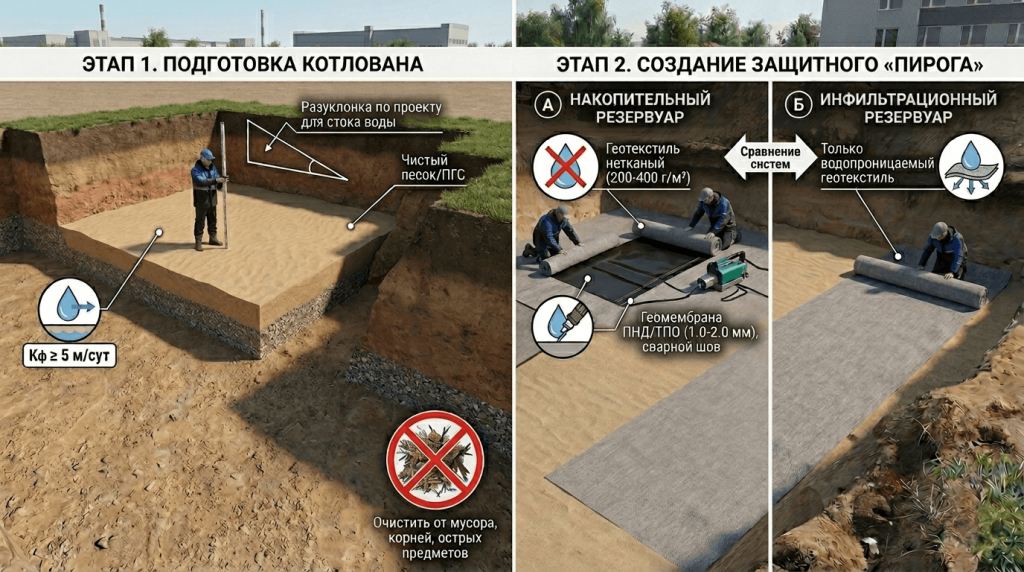

1.    Подготовка котлована

Разработка грунта производится согласно проектным отметкам. Особое внимание уделяется выравниванию дна котлована.

Технические условия:

• Основание: Дно котлована должно быть плотным, очищенным от острых предметов, корней и строительного мусора, способных повредить геосинтетические материалы.
• Разуклонка: Уклон основания должен соответствовать проекту для обеспечения правильного стока воды.
• Обратная засыпка: Использовать только чистый песок или песчано-гравийную смесь (ПГС) с коэффициентом фильтрации не менее Кф=5 м/сут.

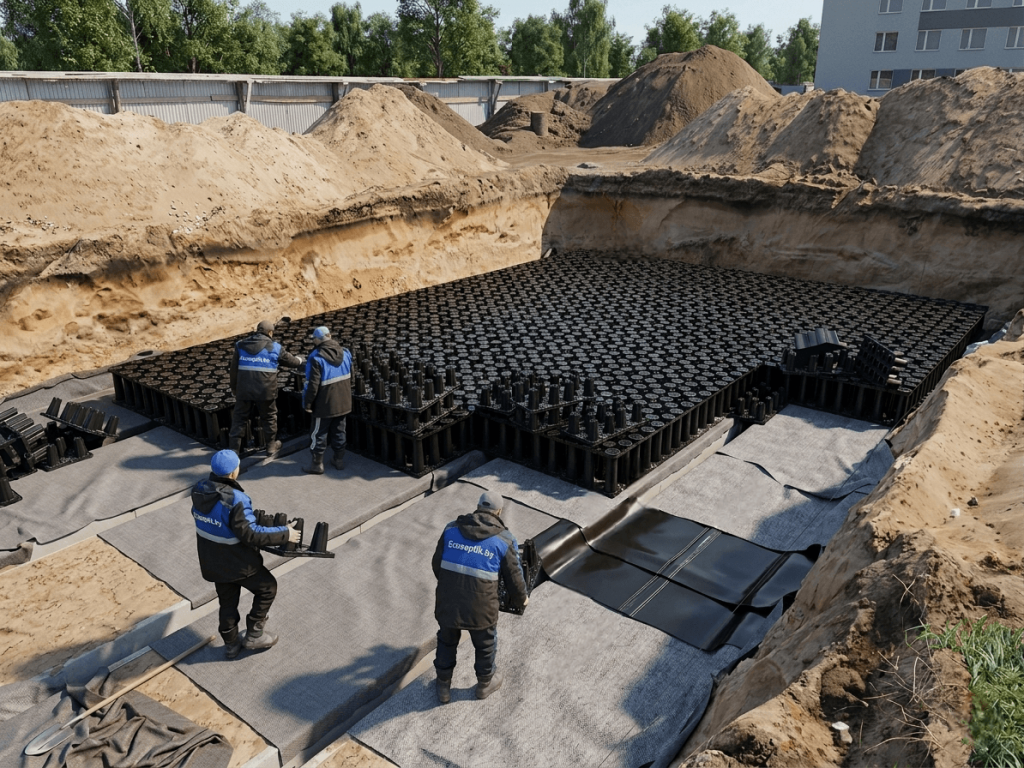

2. Создание защитного «пирога»

Тип «пирога» основания и каркаса зависит от назначения резервуара.

А. Накопительный (герметичный) резервуар:

• Защитный слой: Высокопрочный нетканый геотекстиль (плотность от 200 до 400 г/м², подбирается по расчету).
• Изоляционный слой: Полимерная геомембрана (ПНД, ПВД или ТПО) толщиной от 1,0 до 2,0 мм. Швы мембраны свариваются горячим воздухом или экструзионной сваркой.
• Армирующий слой: Второй слой геотекстиля для защиты мембраны от механических повреждений модулями.

Б. Инфильтрационный (дренажный) резервуар:

• Защитный слой: Только нетканый геотекстиль с высокой водопроницаемостью.
• Назначение: Предотвращение заиливания модулей мелкими частицами грунта.

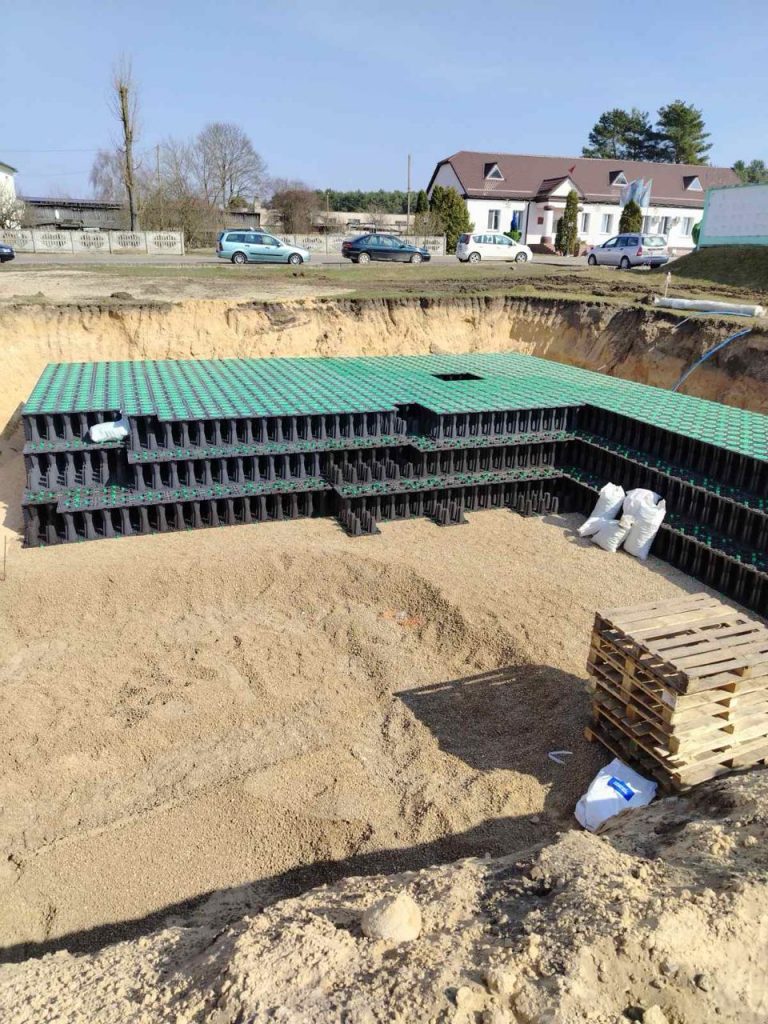

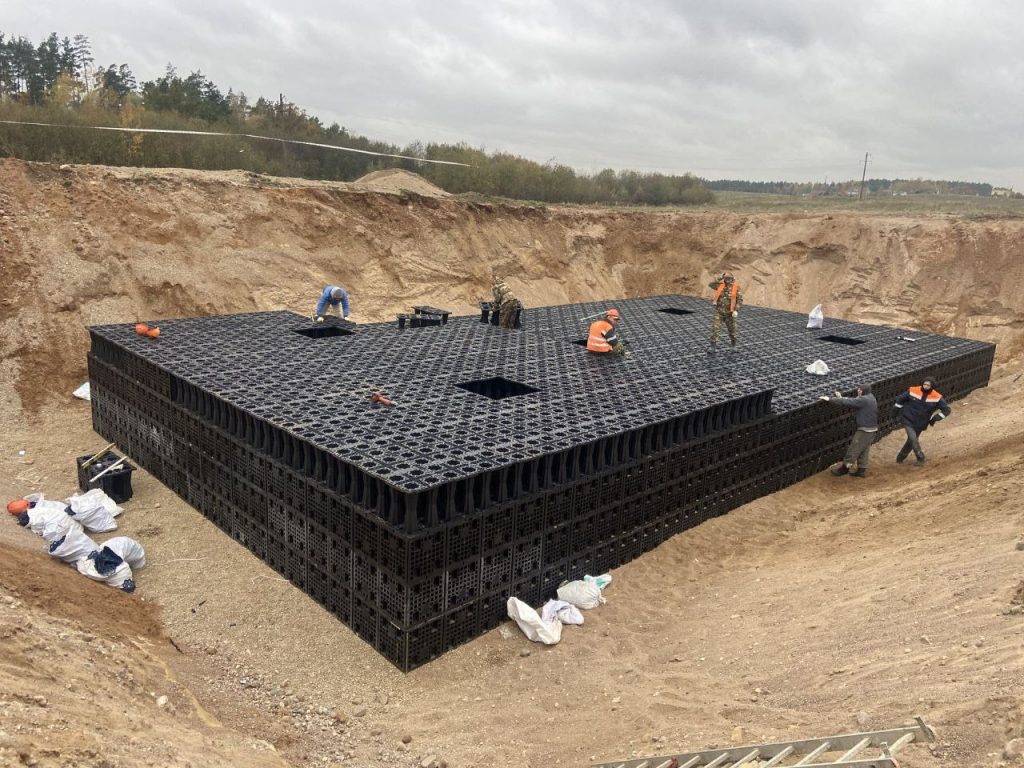

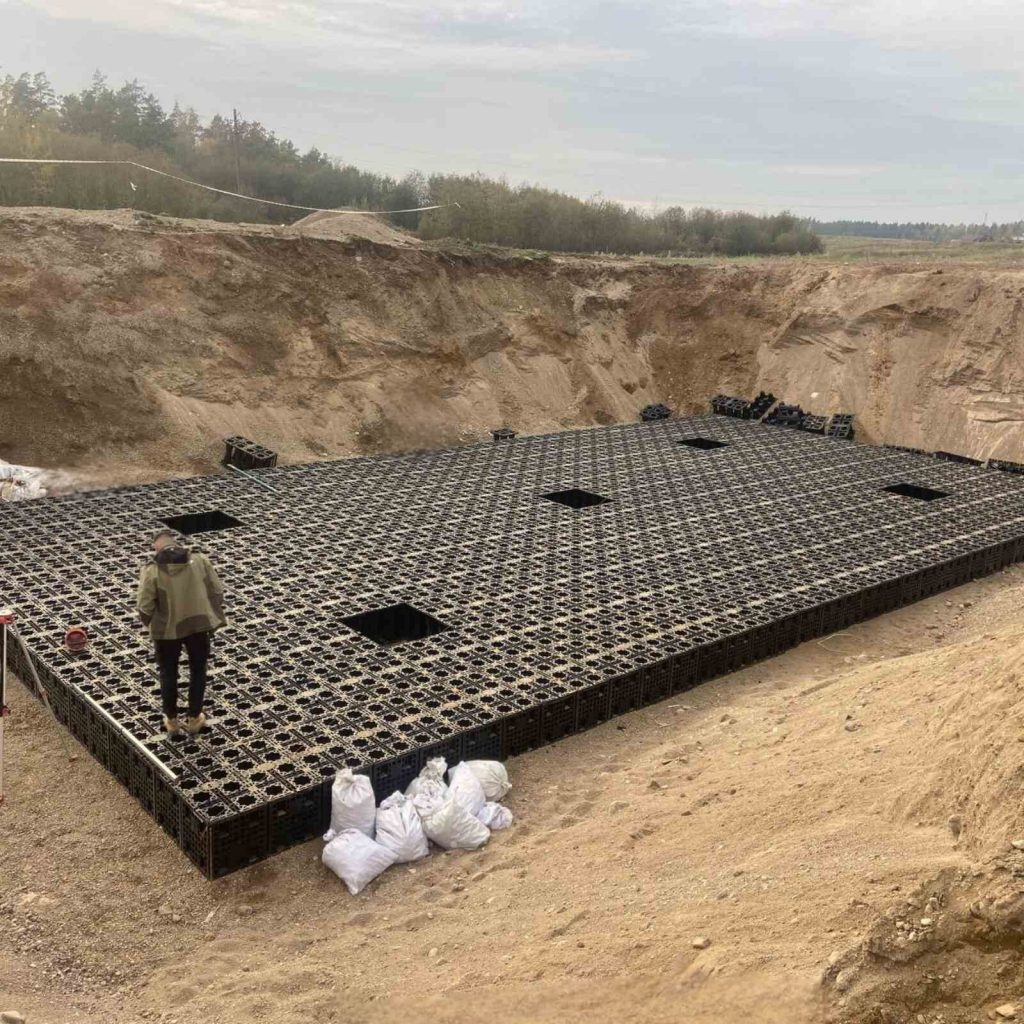

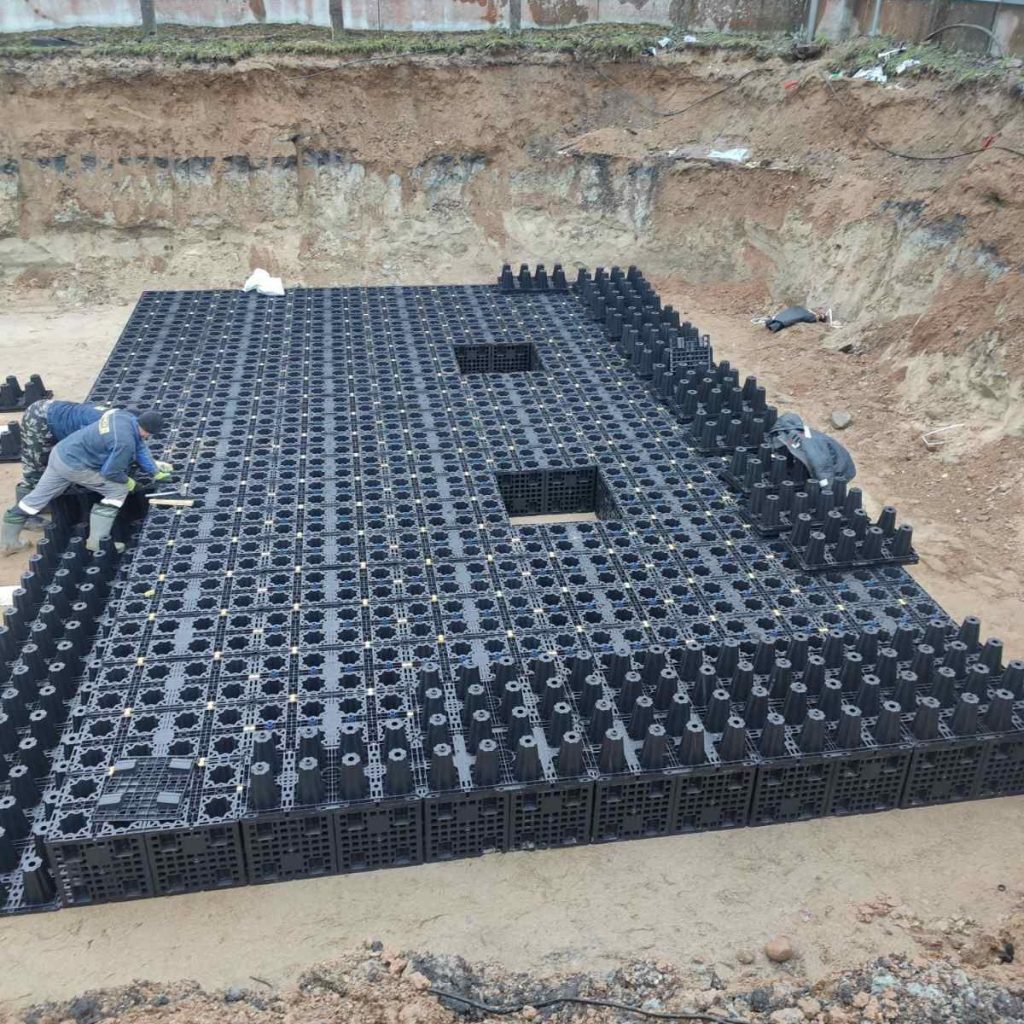

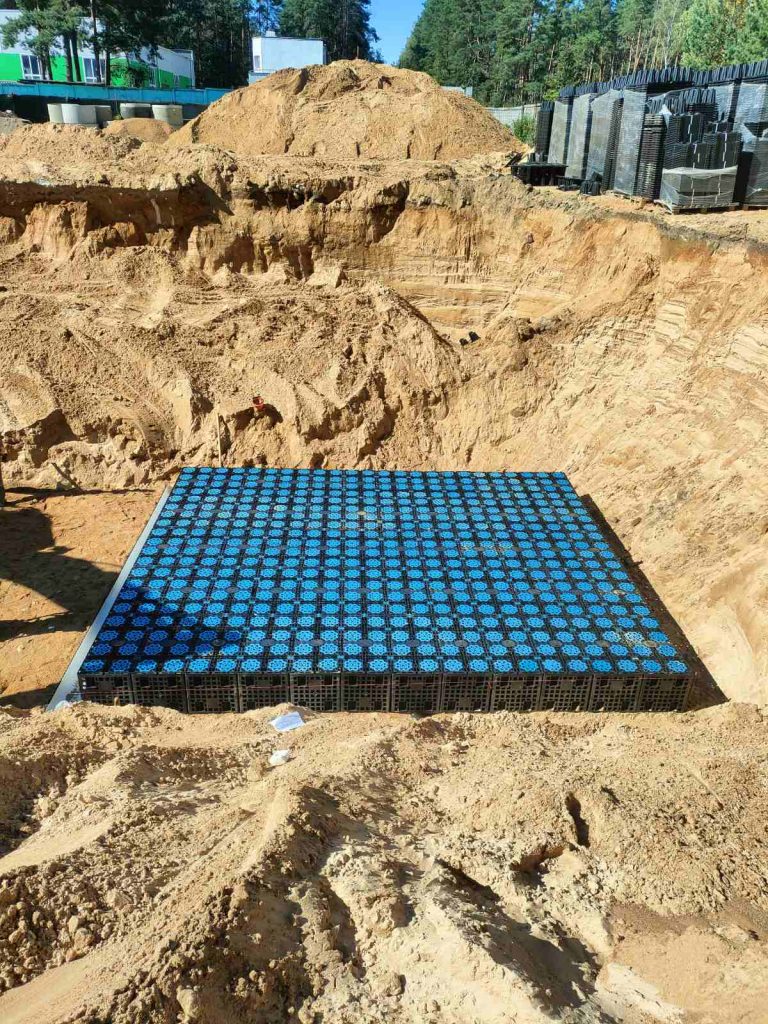

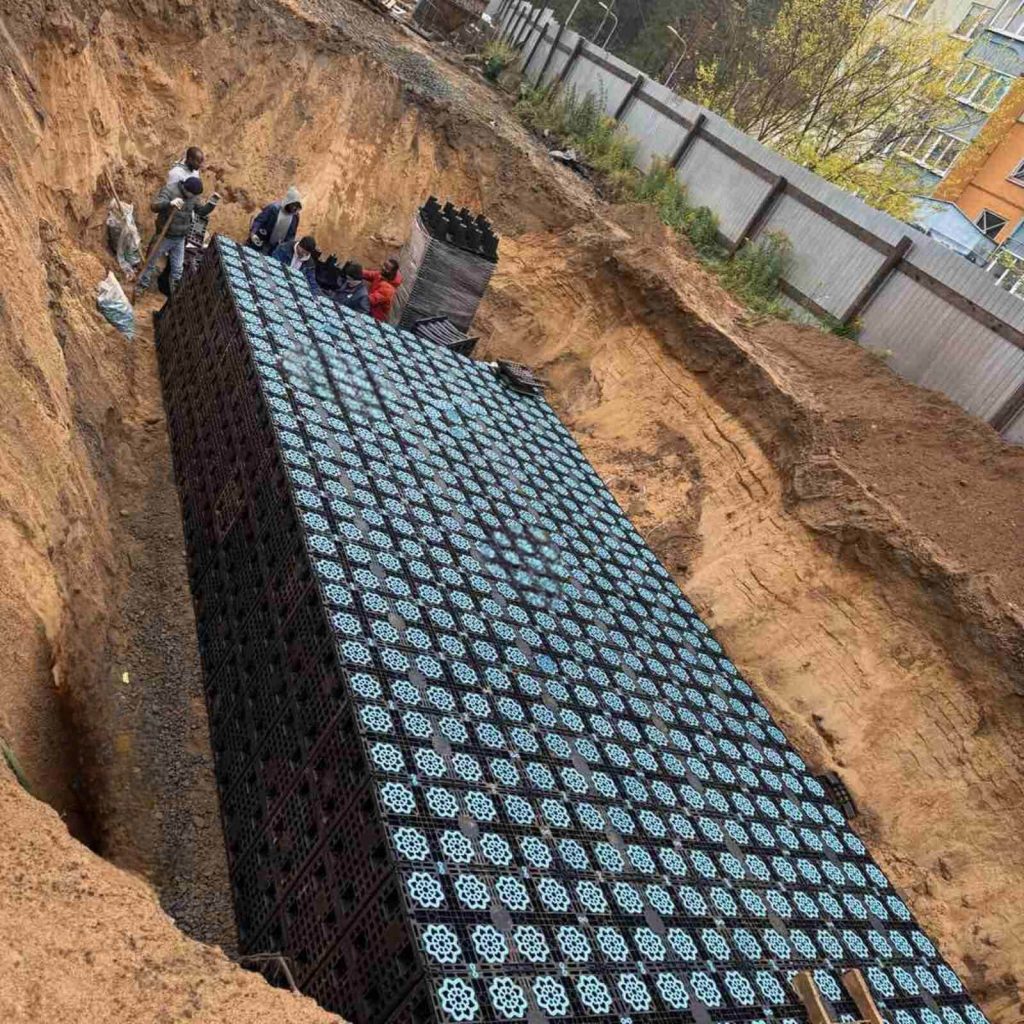

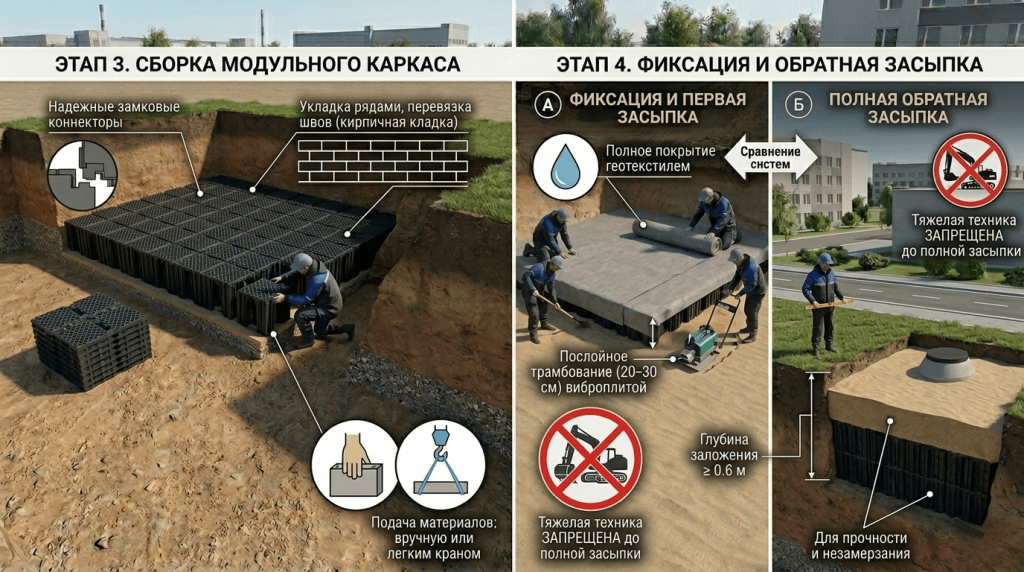

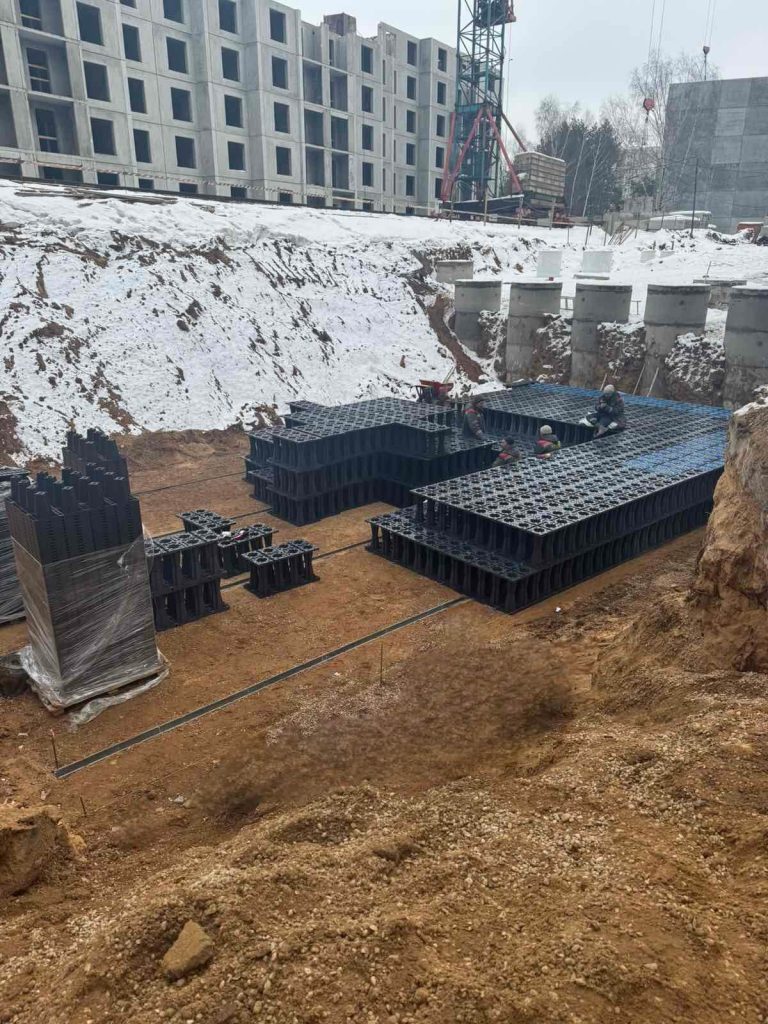

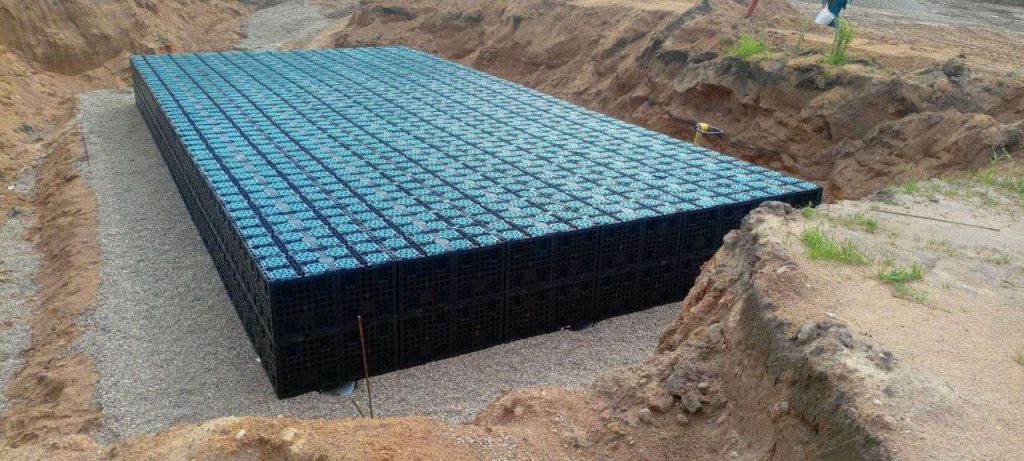

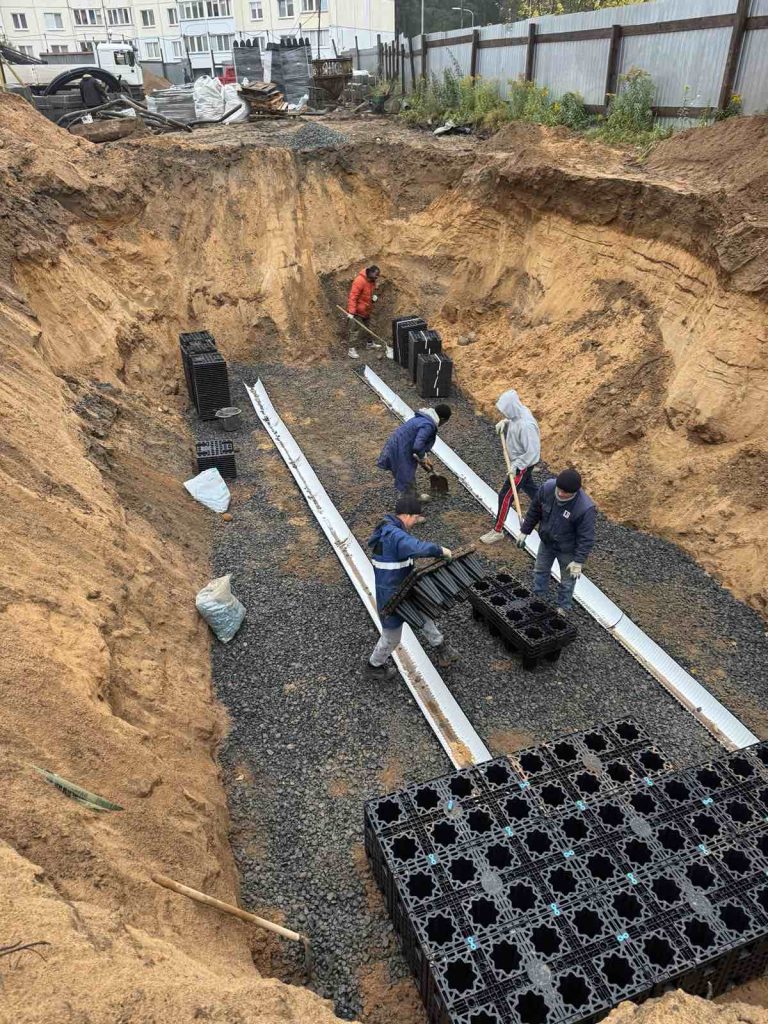

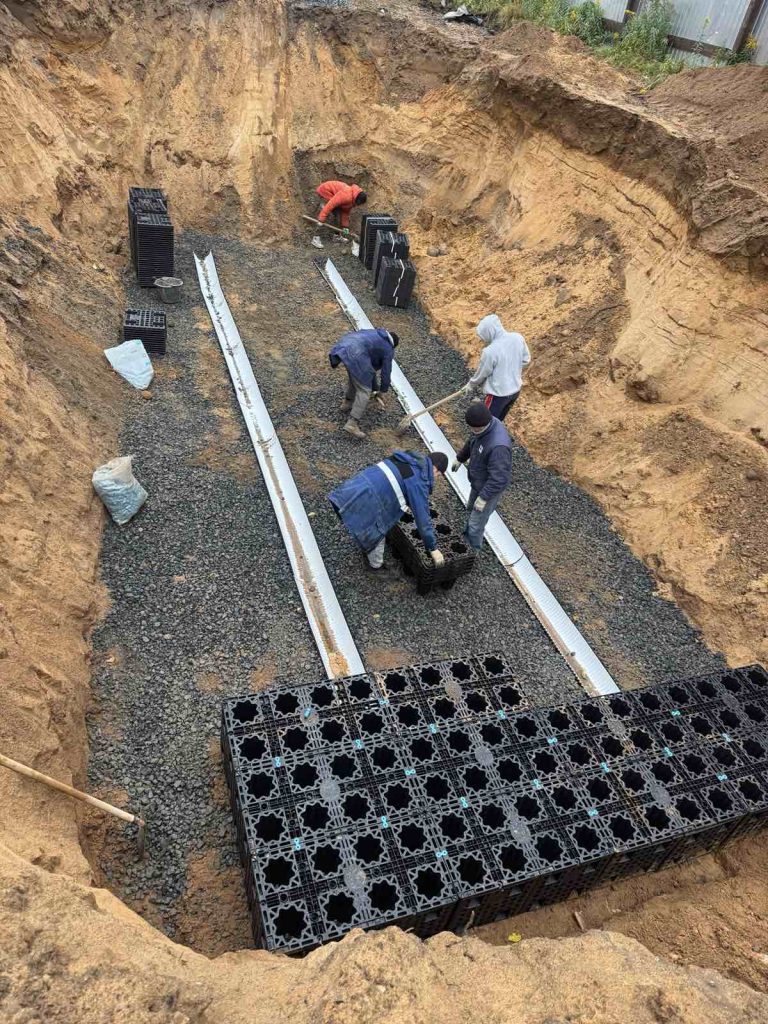

3. Сборка модульного каркаса

Модули ECO представляют собой самонесущую конструкцию с высокой жесткостью, что позволяет использовать их в условиях транспортных нагрузок.

Технические условия:

• Соединение: Блоки соединяются между собой с помощью надежных замковых коннекторов в единую пространственную структуру.

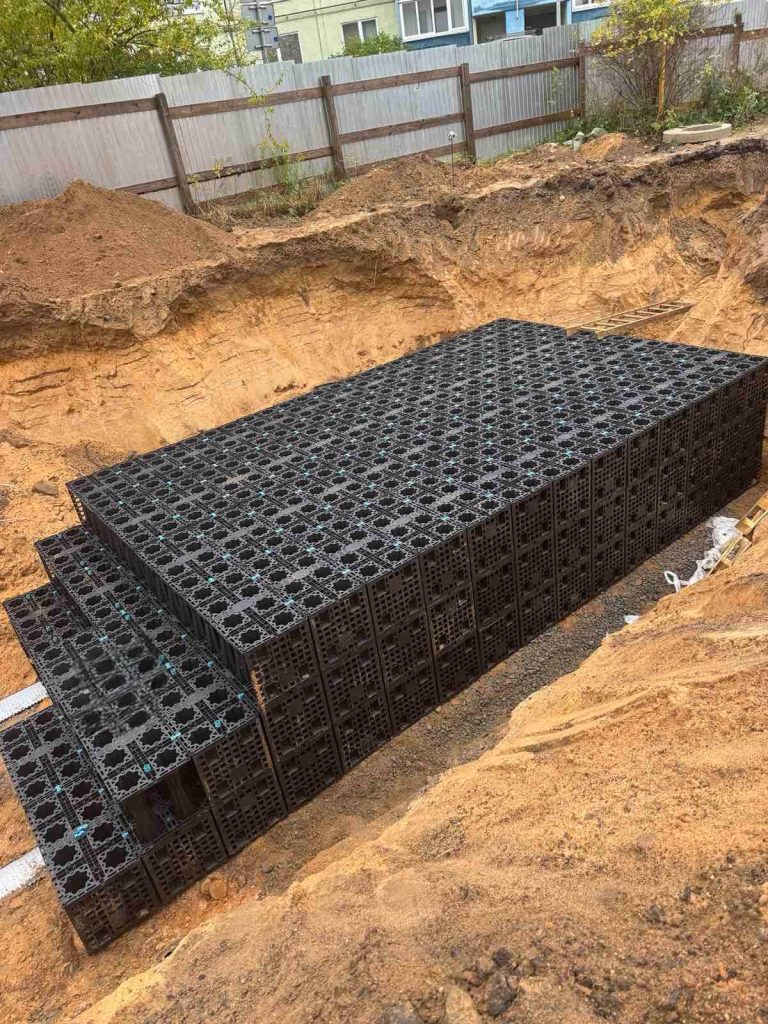

• Последовательность: Укладка производится рядами от дальнего края к ближнему, с обязательной перевязкой швов (как в кирпичной кладке).
• Подача материалов: Подача блоков в котлован осуществляется вручную или легким краном с использованием мягких строп.

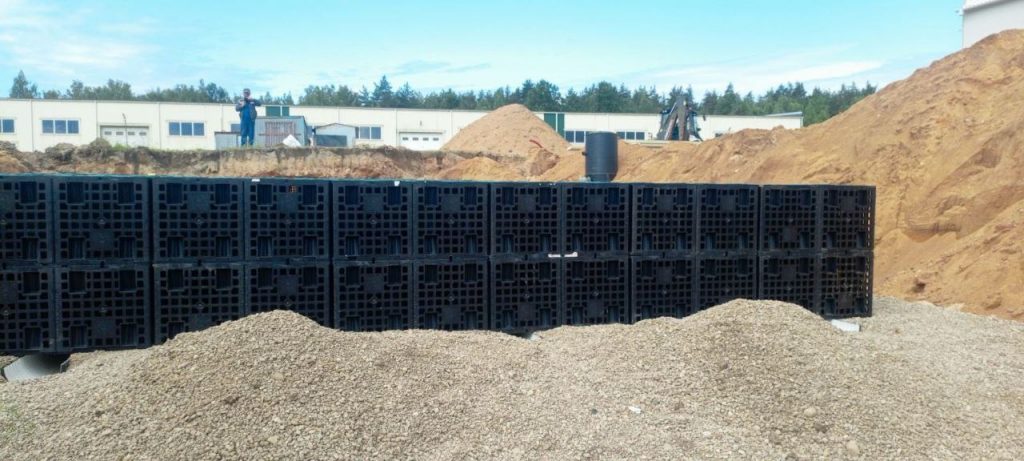

4. Фиксация и обратная засыпка

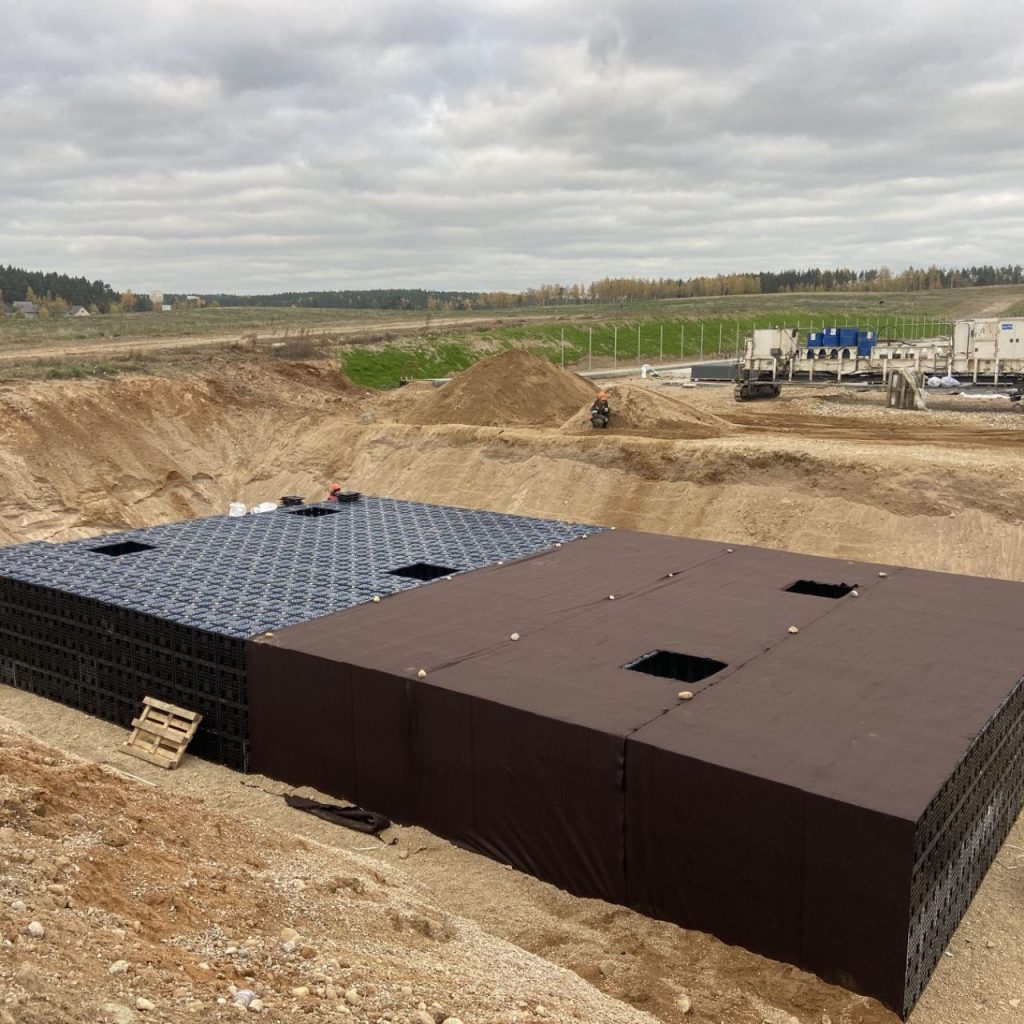

Готовая система накрывается геотекстилем сверху, после чего выполняется послойная обратная засыпка.

Технические условия:

• Уплотнение: Засыпка производится послойно (каждые 20-30 см) с обязательным уплотнением виброплитами или ручными трамбовками. Использование тяжелой строительной техники непосредственно над модулями до полной обратной засыпки запрещено.
• Глубина заложения: Минимальная глубина заложения системы должна составлять не менее 0,6 м от уровня земли до верхней грани модулей (для предотвращения промерзания и обеспечения прочности).

Применение резервуаров

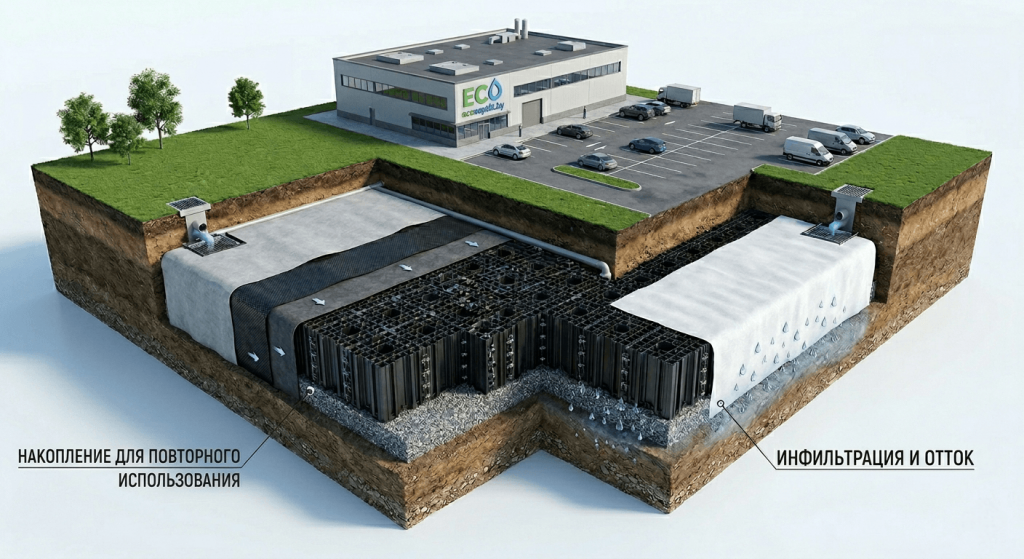

Накопление и хранение

Модульная система ECO используется в качестве аккумулирующего резервуара для накопления и регулирования поверхностного стока в составе очистных сооружений, недопущения пикового сброса дождевой воды в существующие системы канализации.

Модульная система ECO применяется для хранения и дальнейшего использования очищенного поверхностного стока или условно чистого стока, хранения технической воды в различных системах, например пожаротушения.

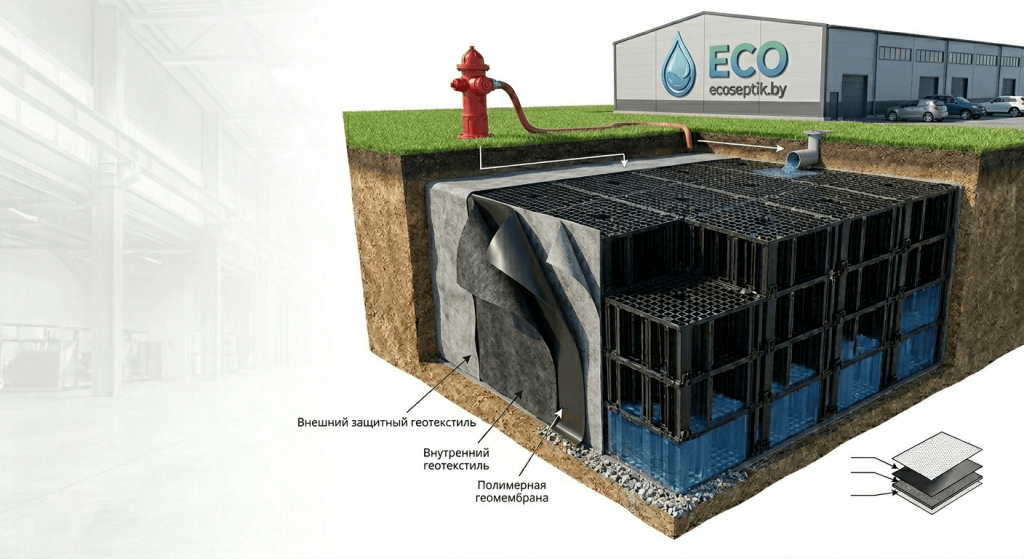

В данном случае резервуары ECO имеют многослойное покрытие: нетканый геотекстиль, геомембрана и еще один слой геотекстиля. Геомембрана обеспечивает водонепроницаемость, а второй слой геотекстиля защищает ее от прокола.

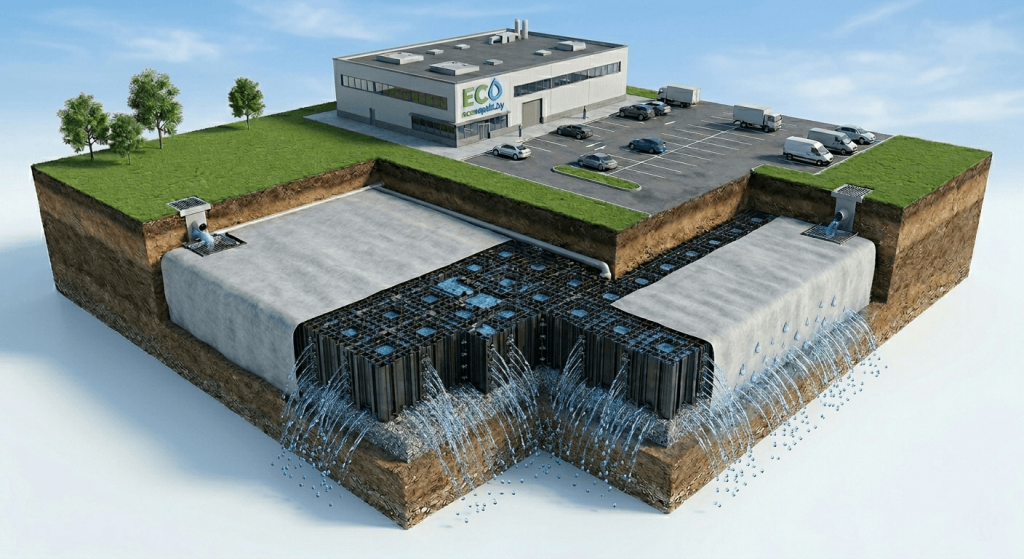

Сооружения инфильтрации

Модульная система ECO используется для утилизации очищенного стока на объектах, не имеющих подключения к городской системе канализации.

Собранный из модулей резервуар для инфильтрации воды покрывается нетканым геотекстилем. Очищенные стоки попадает внутрь, накапливается и постепенно просачивается в почву сквозь геотекстильное полотно.

Усреднители и регулирующие резервуары

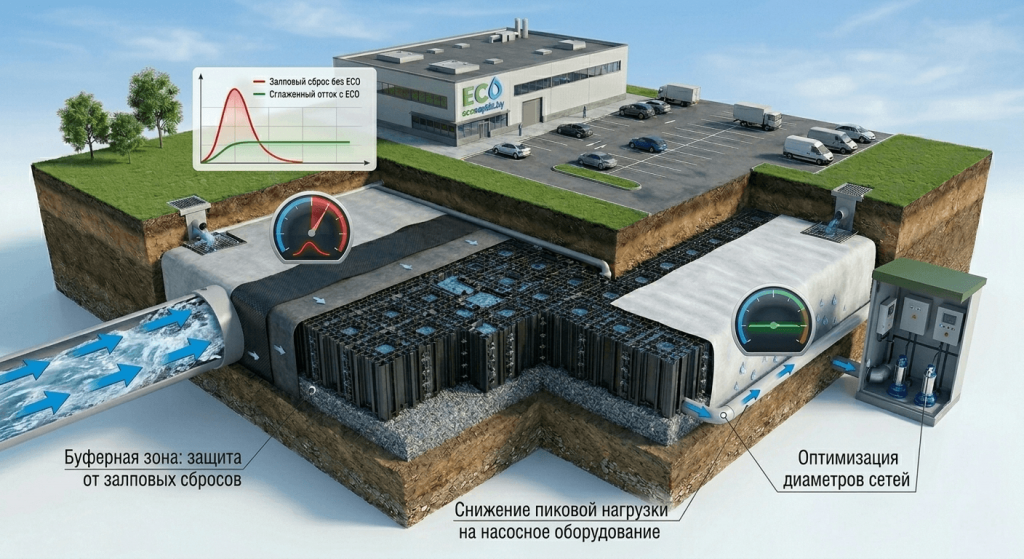

Модульная система ECO используется для снижения производительности ливневых (канализационных) насосных станций за счет увеличения их рабочего объема.

Резервуары ECO используются для предотвращения залпового сброса поверхностного стока в систему канализации и снижения требуемого диаметра сетей.

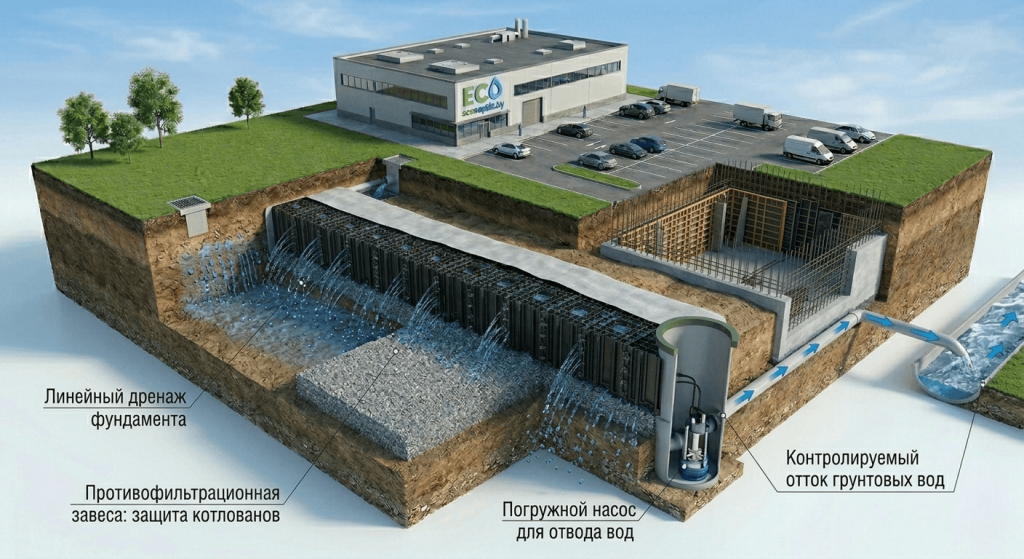

Дренаж

Система ECO, покрытая слоем проницаемого геотекстиля, используется в качестве линейного дренажа с отводом собранных вод в колодцы, оборудованные погружными насосами, а также в качестве противофильтрационных завес для подземных выработок, котлованов и сооружений от подземных вод, для водоотведения на заболоченных участках.

Почему выбирают ECO

• Работа в любых условиях: От заболоченных участков до плотной городской застройки.
• Срок службы: Материалы устойчивы к агрессивным средам, срок службы системы — более 50 лет.
• Автономность: Решение задач по ливнеотводу на объектах, где отсутствует центральная канализация.

Реализованные проекты

Устройство и запуск модульной системы ECO «под ключ» были проведены для множества клиентов «Экосептик». Неполный перечень клиентов:

• ОАО «Газпром трансгаз Беларусь»
• ООО «РДС Строй»
• ПО «белоруснефть»
• ГПО «Минскстрой»
• ОАО Солигорская птицефабрика

Ожидаем Вашего звонка

Если Вашей организации необходимо ввести в эксплуатацию данную систему накопление и дренажа воды — ECO, оставьте заявку на странице «Контакты» или свяжитесь по номеру телефона, указанному на странице
